Montageschiene MS4022, schwer, Schlitz 18 mm, A2, gelocht

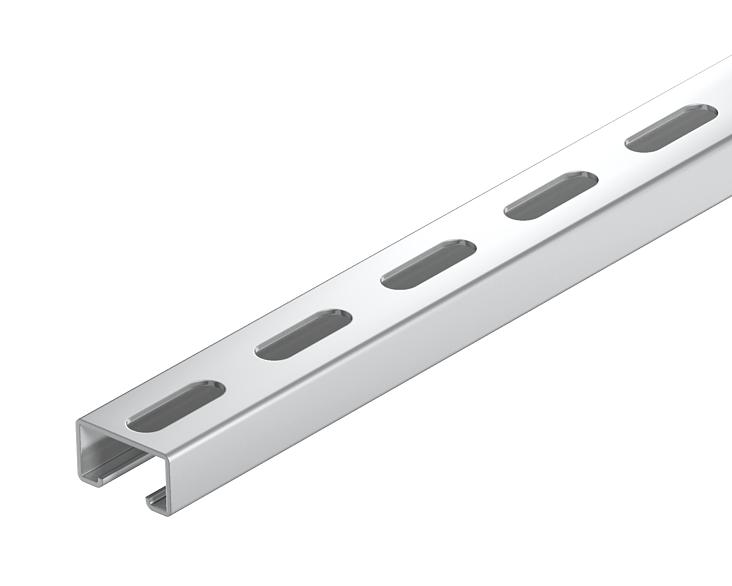

Montageschiene MS4022, schwer, Schlitz 18 mm, A2, gelocht
Art.Nr. 1121901 | EAN 4012195049999
Art.Nr. / Typ
Länge
Materialstärke
2 mm
Oberfläche
blank, nachbehandelt
Breite
40 mm
Höhe
22,5 mm
kl. VKE: 6 m
6m
Beschreibung
Schwere C-Profilschiene zur individuellen Installation von Tragekonstruktionen für z.B. Kabelrinnen oder als Konsole für Schaltschränke. Auch verwendbar zur Kabelverlegung, in Verbindung mit Bügelschellen mit U-Fuß.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,803 kg CO₂e / 1 Meter |
| Dimension | 6000x40x22,5 |
| Funktionserhalt | nein |
| Materialstärke | 2 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Schlitzweite | 18 mm |
| Statischer Wert A | 1,74 cm² |
| Statischer Wert ly | 1,18 cm |
| Statischer Wert lz | 4,45 cm |
| Statischer Wert Wy | 1,05 cm² |
| Statischer Wert Wz | 2,23 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 22,5 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Oberfläche
Breite
Höhe
Länge
Art.Nr.
MS4022P6000A2
2 mm
blank, nachbehandelt
40 mm
22,5 mm
6000 mm
1121901
MS4022P2000A2
2 mm
blank, nachbehandelt
40 mm
22,5 mm
2000 mm
1121960
Länge
MS4022P6000A2
Art.Nr.
1121901
Materialstärke
2 mm
Oberfläche
blank, nachbehandelt
Breite
40 mm
Höhe
22,5 mm
Länge
6000 mm
MS4022P2000A2
Art.Nr.
1121960
Materialstärke
2 mm
Länge
2000 mm
Breite
40 mm
Höhe
22,5 mm
Oberfläche
blank, nachbehandelt
