Bügelschelle, 1-fach Metalldruckwanne, FT
Bügelschelle, 1-fach Metalldruckwanne, FT
Art.Nr. 1156152 | EAN 4012195063490
Art.Nr. / Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle, Schraube und Druckwanne aus tauchfeuerverzinktem Stahl.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle, Schraube und Druckwanne aus tauchfeuerverzinktem Stahl.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,536 kg CO₂e / 1 Stück |
| Dimension | 82-90mm |
| für 1 Kabel H | 130 mm |
| für 1 Kabel L | 56 |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | nein |
| Max. Anzugsdrehmoment | 5 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | nein |
| Mit Metallwanne | ja |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 90 mm |
| Spannbereich D min. | 82 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Stahl |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

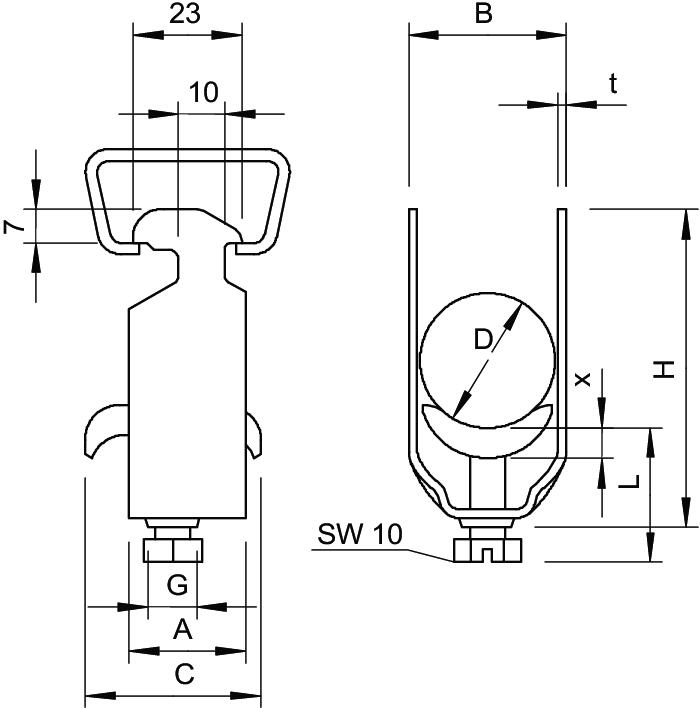

Abmessungen
| Maß A | 25 mm |
|---|---|
| Maß B | 97 mm |
| Maß C | 40 mm |
| Maß G | M8 |
| Maß H | 130 mm |
| Maß L | 56 mm |
| Maß t | 3 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
Art.Nr.
2056 M 12 FT
8 mm
3 Nm
12 mm
1156004
2056 M 16 FT
12 mm
3 Nm
16 mm
1156012
2056 M 52 FT
46 mm
5 Nm
52 mm
1156071
2056 M 58 FT
52 mm
5 Nm
58 mm
1156098
2056 M 64 FT
58 mm
5 Nm
64 mm
1156101
2056 M 70 FT
64 mm
5 Nm
70 mm
1156128
2056 M 76 FT
70 mm
5 Nm
76 mm
1156136
2056 M 90 FT
82 mm
5 Nm
90 mm
1156152
Spannbereich D min.
Max. Anzugsdrehmoment
Spannbereich D max.
2056 M 12 FT
Art.Nr.
1156004
Spannbereich D min.
8 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
12 mm
2056 M 16 FT
Art.Nr.
1156012
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
12 mm
2056 M 52 FT
Art.Nr.
1156071
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
46 mm
Spannbereich D max.
52 mm
2056 M 58 FT
Art.Nr.
1156098
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
52 mm
Spannbereich D max.
58 mm
2056 M 64 FT
Art.Nr.
1156101
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
Max. Anzugsdrehmoment
5 Nm
2056 M 70 FT
Art.Nr.
1156128
Spannbereich D min.
64 mm
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
2056 M 76 FT
Art.Nr.
1156136
Spannbereich D min.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
76 mm
2056 M 90 FT
Art.Nr.
1156152
Spannbereich D min.
82 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
90 mm
