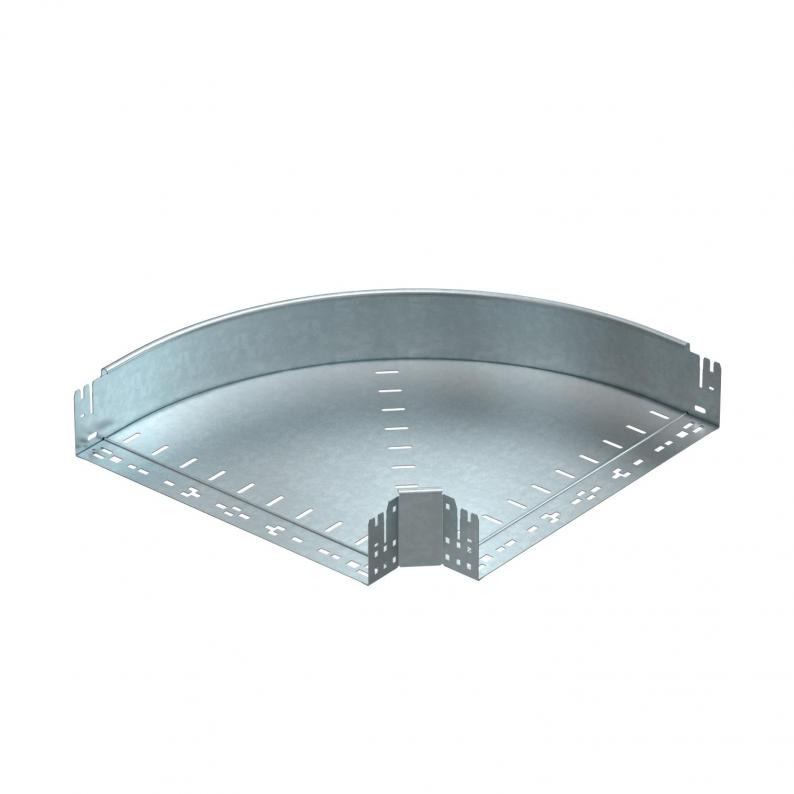

90°-Bogen Magic 110 FT
90°-Bogen Magic 110 FT
Art.Nr. 6041868 | EAN 4012195880769
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x500 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

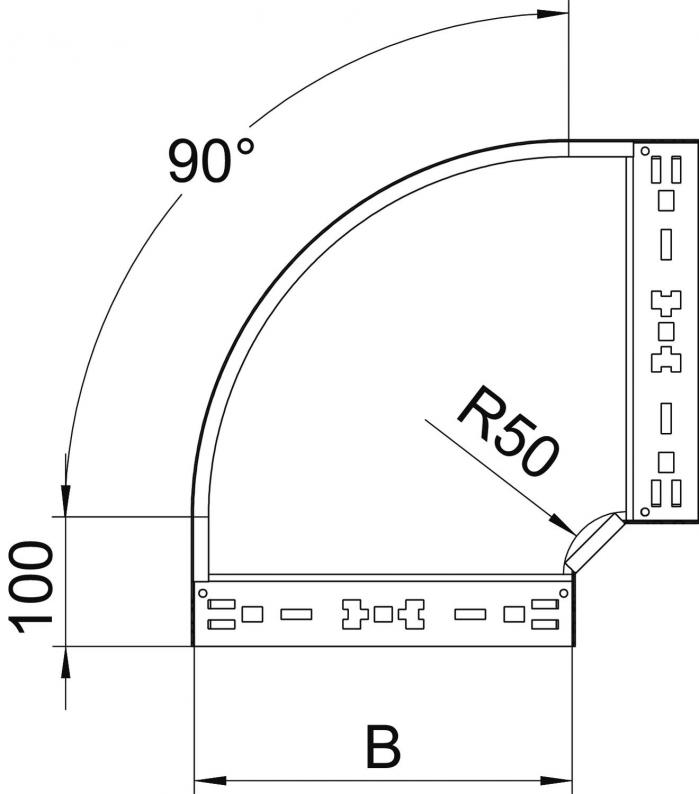

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Werkstoff
Breite
Farbe
Art.Nr.
RBM 90 110 FT
tauchfeuerverzinkt
Stahl
100 mm
6041860
RBM 90 130 FT
tauchfeuerverzinkt
Stahl
300 mm
6041864
RBM 90 140 FT
tauchfeuerverzinkt
Stahl
400 mm
zink
6041866
RBM 90 150 FT
tauchfeuerverzinkt
Stahl
500 mm
6041868
Breite
RBM 90 110 FT
Art.Nr.
6041860
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
100 mm
RBM 90 130 FT
Art.Nr.
6041864
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Breite
300 mm
RBM 90 140 FT
Art.Nr.
6041866
Oberfläche
tauchfeuerverzinkt
Breite
400 mm
Werkstoff
Stahl
Farbe
zink
RBM 90 150 FT
Art.Nr.
6041868
Werkstoff
Stahl
Breite
500 mm
Oberfläche
tauchfeuerverzinkt
