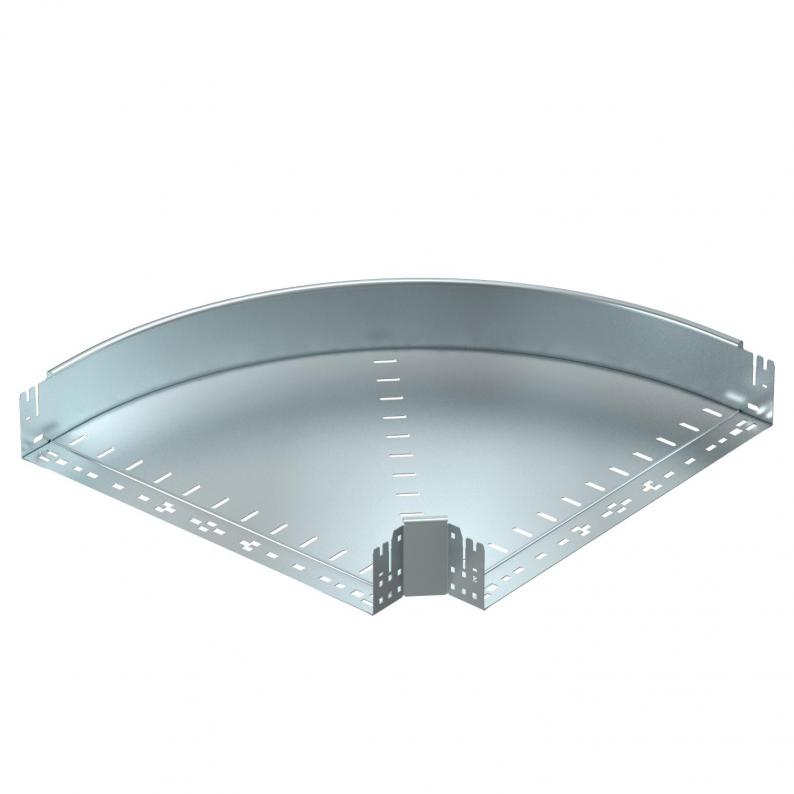

90°-Bogen Magic 110 FS
90°-Bogen Magic 110 FS
Art.Nr. 6041850 | EAN 4012195880592
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
kl. VKE: 1 Stück
1Stück
Beschreibung
Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 110 mm.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
| Ausführung Verbinder | integrierter Verbinder |
| Blechstärke | 1,25 mm |
| Dimension | 110x600 |
| Funktionserhalt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 600 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Breite
Werkstoff
Farbe
Oberfläche
Art.Nr.
RBM 90 110 FS
100 mm
Stahl
zink
bandverzinkt
6041840
RBM 90 115 FS
150 mm
Stahl
zink
bandverzinkt
6041841
RBM 90 130 FS
300 mm
Stahl
bandverzinkt
6041844
RBM 90 140 FS
400 mm
Stahl
bandverzinkt
6041846
RBM 90 160 FS
600 mm
Stahl
bandverzinkt
6041850
Breite
RBM 90 110 FS
Art.Nr.
6041840
Breite
100 mm
Werkstoff
Stahl
Farbe
zink
Oberfläche
bandverzinkt
RBM 90 115 FS
Art.Nr.
6041841
Werkstoff
Stahl
Breite
150 mm
Farbe
zink
Oberfläche
bandverzinkt
RBM 90 130 FS
Art.Nr.
6041844
Breite
300 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
RBM 90 140 FS
Art.Nr.
6041846
Oberfläche
bandverzinkt
Breite
400 mm
Werkstoff
Stahl
RBM 90 160 FS
Art.Nr.
6041850
Werkstoff
Stahl
Oberfläche
bandverzinkt
Breite
600 mm
