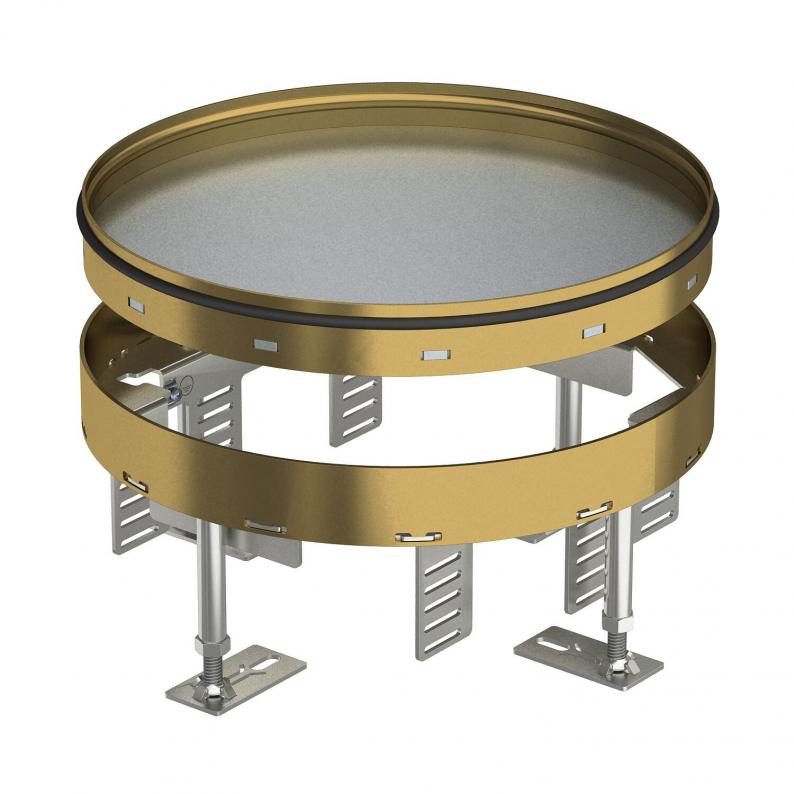

Nivellierbare Kassette für Revisionsöffnung, RKR, Messing

Art.Nr. 7409104 | EAN 4012195868316

7409104 / RKR2 7M 25
105 mm
155 mm
25 mm
R7
Produktbeschreibung

Produktbeschreibung

Nivellierbare Kassette "blind" für die Herstellung einer Revisionsöffnung der Nenngröße R7 in trocken oder nass gepflegten Fußböden im Innenbereich. Nur für glatte Bodenbeläge geeignet.Nivellierbare Kassette als Blindkassette, 3-zügig. Es können 2 Abdeckplatten APMT2 und eine APMT5 installiert werden. Für den Einbau von 2 Universalträgern UT4 einem UT3 für 7 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 10 Modul 45-Geräte.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Anzahl der Gerätebecher 3
Ausführung rund
Ausführung Leitungsauslass Kein Leitungsauslass
Bodenbelagdicke 25 mm
Bodenpflege nass
Dimension Ø275mm
Einbaudurchmesser 275
Einbautiefe 105 mm
Entkoppelbar nein
Fußbodenhöhe max. 155 mm
Fußbodenhöhe min. 105 mm
Geeignet für Doppelbodeneinbau ja
Geeignet für Hohlbodeneinbau ja
Geräteträger zur Aufnahme von Gerätebechern nein
Nenngröße für Geräteeinbaueinheiten R7
Nivellierbereich max. 155 mm
Nivellierbereich min. 105 mm
Schutzart (IP) im genutzten Zustand IP00
Schutzart (IP) im ungenutzten Zustand IP44
Schutzgrad IK-Code IK10
Schwerlastausführung nein
Typ des Einbausystems UT3 / UT4
Vertikale Last, große Fläche bis 5.000 N
Vertikale Last, kleine Fläche bis 3.000 N
Werkstoff Messing
Zulassungen VDE

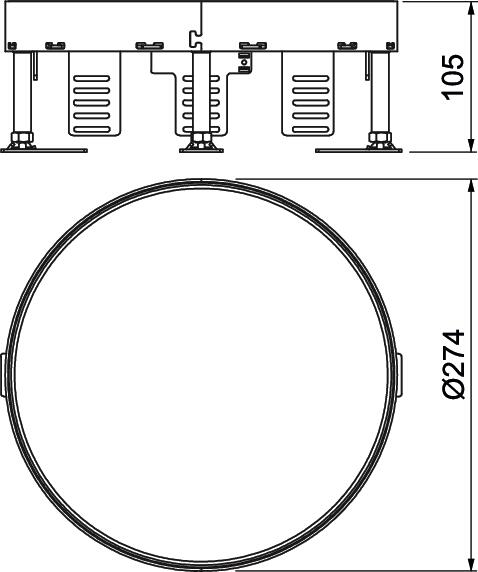

Abmessungen

Breite 274 mm
Länge 274 mm
Maß h 105 mm
Alle Typen

Alle Typen

Typ Fußbodenhöhe min. Fußbodenhöhe max. Bodenbelagdicke Nenngröße für Geräteeinbaueinheiten Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
RKR2 7M 25 105 mm 155 mm 25 mm R7 7409104
1 Stück 856,20 € Preis / 1 Stück
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Nivelliereinheit RKNEV2 Nivelliereinheit RKNEV2 RK NEV2 110 7405815
1 VPE 60,45 € Preis / 1 VPE
Trägerplatte 2 x Typ C für Montageträger Trägerplatte 2 x Typ C für Montageträger MTM 2C 7407788
1 Stück 18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm MTU 2 7407836
1 Stück 52,50 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm MTU 3 7407840
1 Stück 68,30 € Preis / 1 Stück
Universalträger UT3, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 165 mm Universalträger UT3, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 165 mm UT3 45 3 7408723
1 Stück 16,70 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm UT4 45 4 7408727
1 Stück 18,20 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Saugheber, 300 N Saugheber, 300 N WZ 1029 7408634
1 Stück 337,05 € Preis / 1 Stück
