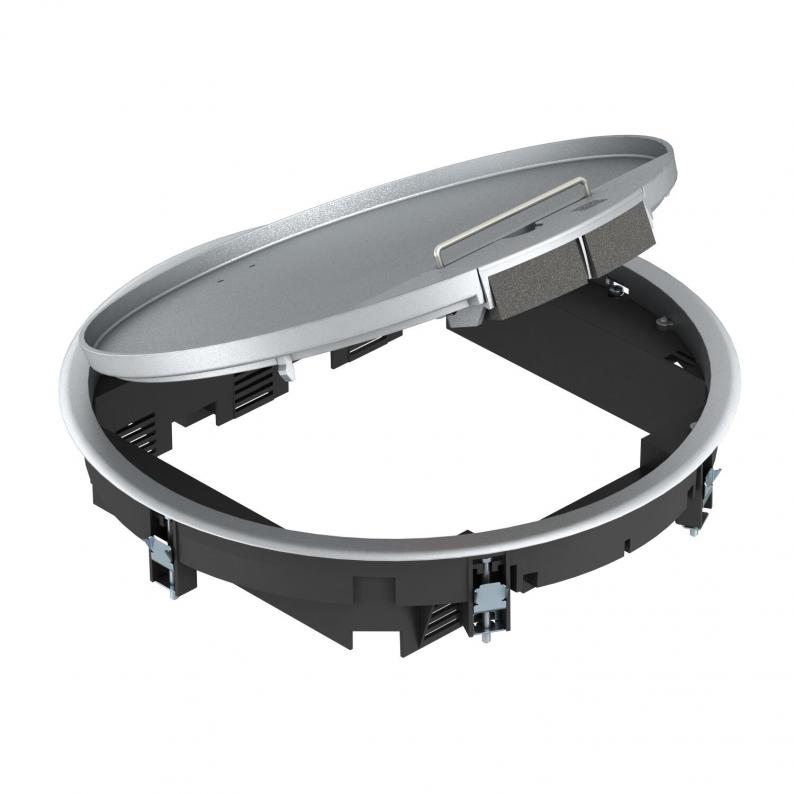

Geräteeinsatz GESRA9/10 mit Griffbügel 10

Geräteeinsatz GESRA9/10 mit Griffbügel

Art.Nr. 7405580 | EAN 4012195104445

Art.Nr. / Typ	7405580 / GESRA9 10U

Bodenbelagdicke	10 mm

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.

Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Außendurchmesser	323 mm
Ausführung	rund
Bodenbelagdicke	10 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	trocken
Dichtungseinbaumöglichkeit	nein
Dimension	Ø323x70
Einbaudurchmesser	305
Einbautiefe	78 mm
Fußbodenhöhe min.	78 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja

Geeignet für Nasspflege	nein
Geeignet für Unterflurkanal	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Mit Bodenbelagsaussparung	ja
Nenngröße für Geräteeinbaueinheiten	R9
Öffnungsmechanismus	Griffbügel
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Aluminiumdruckguss
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Bodenbelagdicke	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
GESRA9 10U	10 mm	7405580	Stück	1 Stück	384,70 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Rastleiterverlängerung	GES RV	7407536	Stück	2 Stück	3,70 € Preis / 1 Stück
Trägerplatte 2 x Typ C für Montageträger	MTM 2C	7407788	Stück	1 Stück	18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm	MTU 2	7407836	Stück	1 Stück	52,50 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm	MTU 3	7407840	Stück	1 Stück	68,30 € Preis / 1 Stück
Universalträger UT3, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 165 mm	UT3 45 3	7408723	Stück	1 Stück	16,70 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm	UT4 45 4	7408727	Stück	1 Stück	18,20 € Preis / 1 Stück
