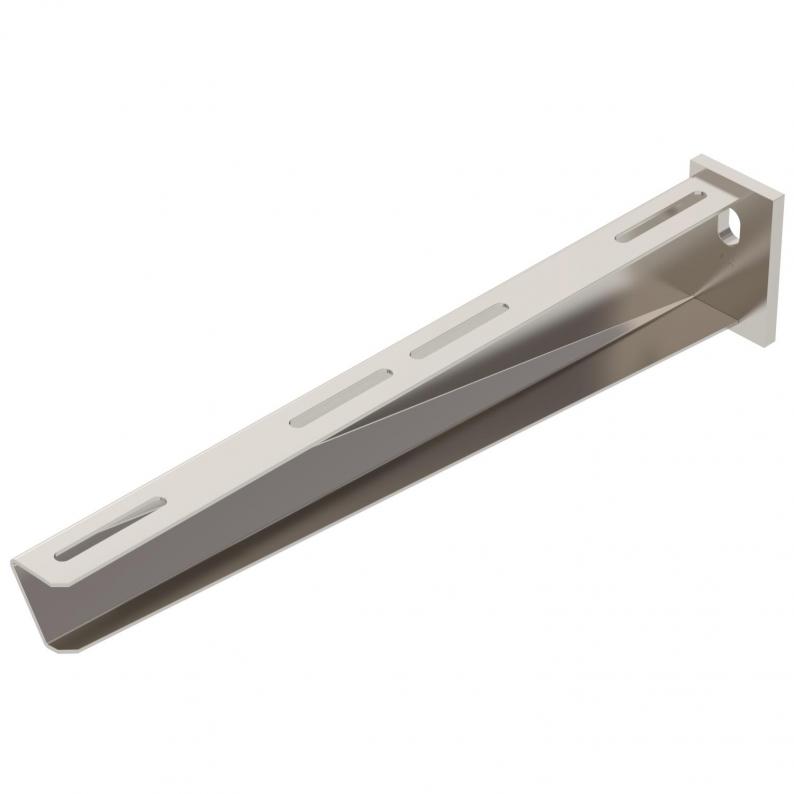

Wand-und Stielausleger AW 30 A4

Art.Nr. 6443346 | EAN 4012196554478

3 kN
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

Wand- und Stielausleger mit angeschweißter Kopfplatte in der Breite 410mm.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Ausführung Wand- und Stielausleger
Dimension B410mm
F in kN 3 kN
Funktionserhalt nein
Lochdurchmesser 13 mm
Oberfläche blank, nachbehandelt
Rostfreier Stahl, gebeizt nein
Werkstoff Edelstahl, rostfrei 1.4571
Winkelbereich max. 90 mm
Winkelbereich min. 90 mm

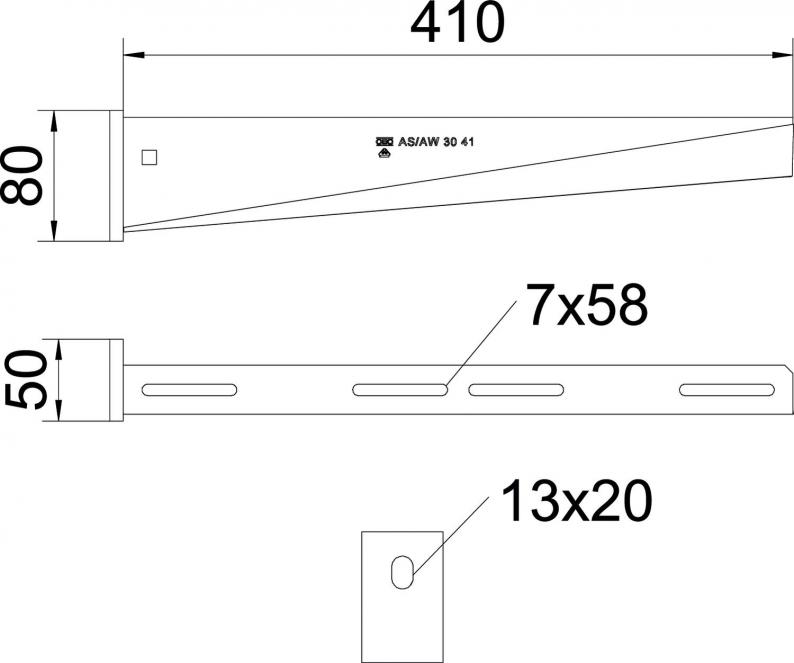

Abmessungen

Breite 410 mm
Höhe 80 mm
Länge 410 mm
Maß A 50 mm
Maß B 410 mm
Maß H 80 mm

Technische Daten

Belastungsdiagramm Ausleger Typ AW 30

Belastungsdiagramm Ausleger Typ AW 30
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AW 30 21 A4 210 mm 3 kN 6443311
1 Stück 107,90 € Preis / 1 Stück
AW 30 41 A4 410 mm 3 kN 6443346
1 Stück 221,70 € Preis / 1 Stück
AW 30 11 A4 110 mm 3 kN 6443615
1 Stück 68,20 € Preis / 1 Stück
AW 30 31 A4 310 mm 3 kN 6443621
1 Stück 126,60 € Preis / 1 Stück
AW 30 51 A4 510 mm 3 kN 6443625
1 Stück 260,05 € Preis / 1 Stück
AW 30 61 A4 610 mm 3 kN 6443627
1 Stück 294,10 € Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F Flachrundschraube mit Kombimutter F FRSB 6x12 F 6406122
100 Stück 41,95 € Preis / 100 Stück
