Wand- und Stielausleger AWG 15 A2

Art.Nr. 6420640 | EAN 4012195058540

1,5 kN
Produktbeschreibung

Produktbeschreibung

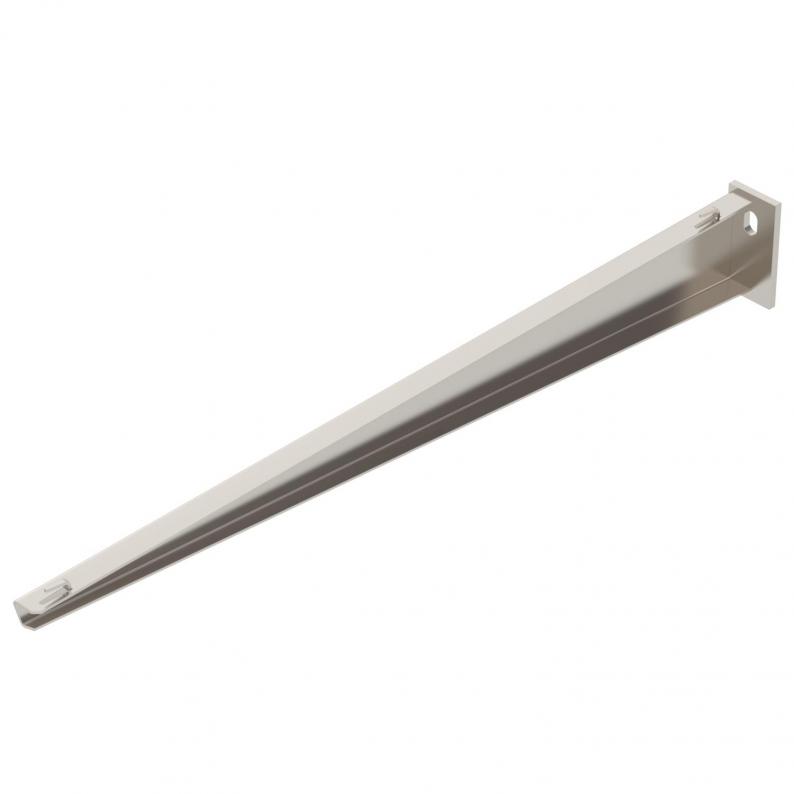

Leichter Wand- und Stielausleger mit angeschweißter Kopfplatte für die schraubenlose Gitterrinnenbefestigung.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Wand- und Stielausleger
  • U-Stiel
  • U-Stiel
  • U-Stiel
  • montagefreundliches Bauteil
Technische Daten

Technische Daten

Ausführung Wand- und Stielausleger
Dimension B610mm
F in kN 1,5 kN
Funktionserhalt nein
für Breite max. 600 mm
für Breite min. 600
Lochdurchmesser 11 mm
Oberfläche blank, nachbehandelt
Rostfreier Stahl, gebeizt ja
Werkstoff Edelstahl, rostfrei 1.4301
Winkelbereich max. 90 mm
Winkelbereich min. 90 mm

Abmessungen

Breite 610 mm
Höhe 80 mm
Länge 40 mm
Maß A 40 mm
Maß B 610 mm
Maß H 80 mm
Maß L 610 mm

Technische Daten

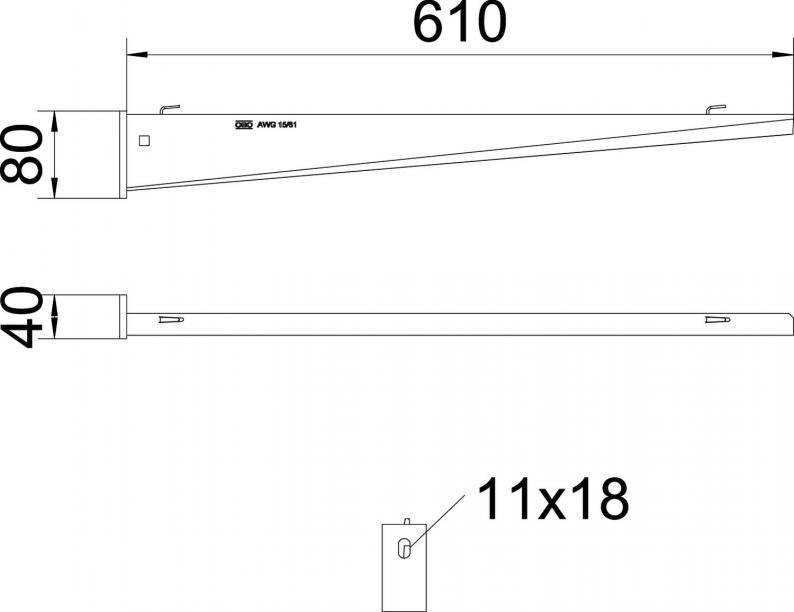

Belastungsdiagramm Ausleger Typ AW G 15

Belastungsdiagramm Ausleger Typ AW G 15
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AWG 15 11 A2 110 mm 1,5 kN 6420625
1 Stück 32,80 € Preis / 1 Stück
AWG 15 21 A2 210 mm 1,5 kN 6420628
1 Stück 45,15 € Preis / 1 Stück
AWG 15 31 A2 310 mm 1,5 kN 6420631
1 Stück 51,95 € Preis / 1 Stück
AWG 15 41 A2 410 mm 1,5 kN 6420634
1 Stück 72,35 € Preis / 1 Stück
AWG 15 51 A2 510 mm 1,5 kN 6420637
1 Stück 97,70 € Preis / 1 Stück
AWG 15 61 A2 610 mm 1,5 kN 6420640
1 Stück 121,90 € Preis / 1 Stück
