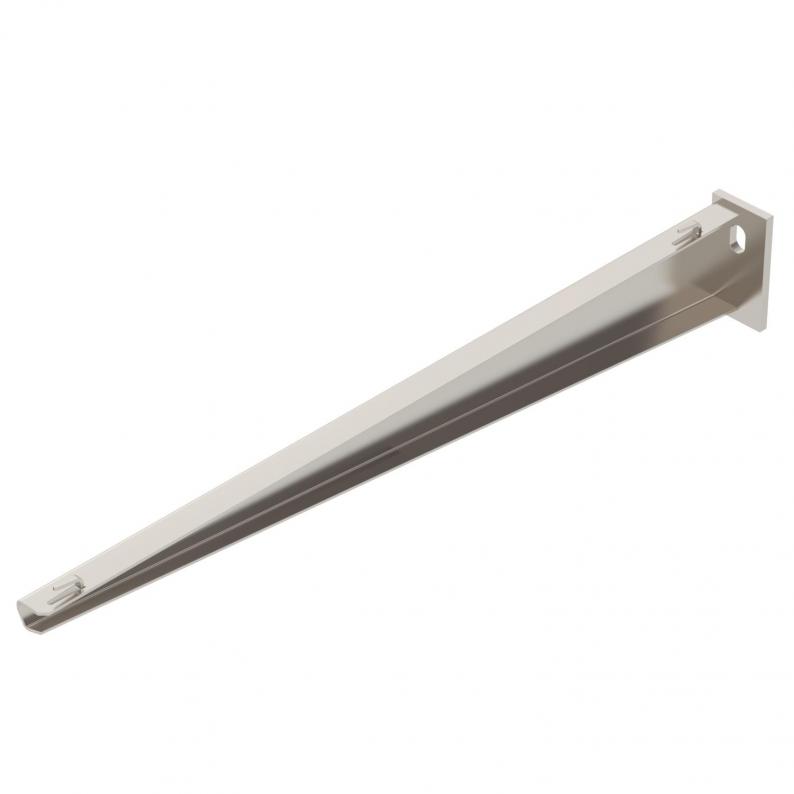

Technische Daten
Ausführung |
Wand- und Stielausleger
|
Dimension |
B510mm
|
F in kN |
1,5
kN
|
Funktionserhalt |
nein
|
für Breite max. |
500
mm
|
für Breite min. |
500
|
Lochdurchmesser |
11
mm
|
Oberfläche |
blank, nachbehandelt
|
Rostfreier Stahl, gebeizt |
ja
|
Werkstoff |
Edelstahl, rostfrei 1.4301
|
Winkelbereich max. |
90
mm
|
Winkelbereich min. |
90
mm
|

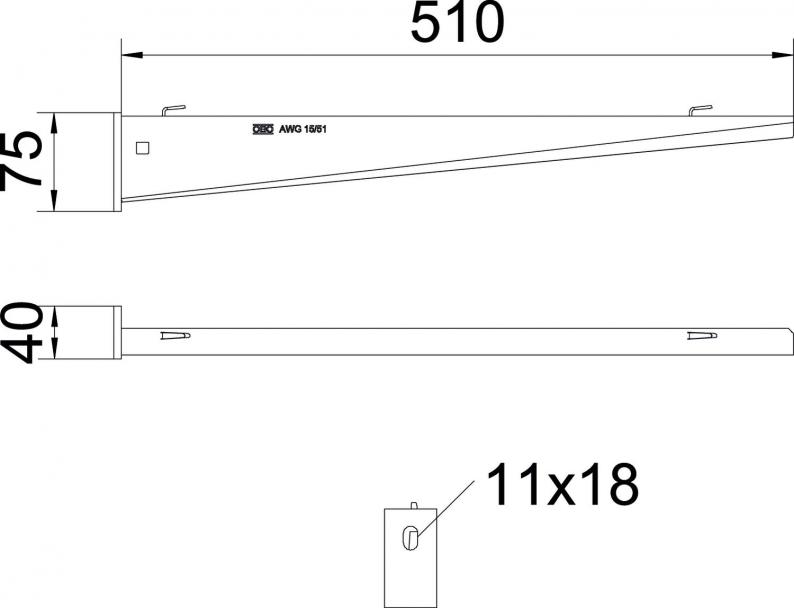

Abmessungen
Breite |
510
mm
|
Höhe |
75
mm
|
Länge |
40
mm
|
Maß A |
40
mm
|
Maß B |
510
mm
|
Maß H |
75
mm
|
Maß L |
510
mm
|
Technische Daten
Belastungsdiagramm Ausleger Typ AW G 15
-
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
-
Zulässige Auslegerbelastung in kN ohne Mannlast
-
Belastungskurve mit Auslegerlängen in mm
