Wand- und Stielausleger AW 30 FT

Art.Nr. 6419798 | EAN 4012196206896

3 kN
Produktbeschreibung

Produktbeschreibung

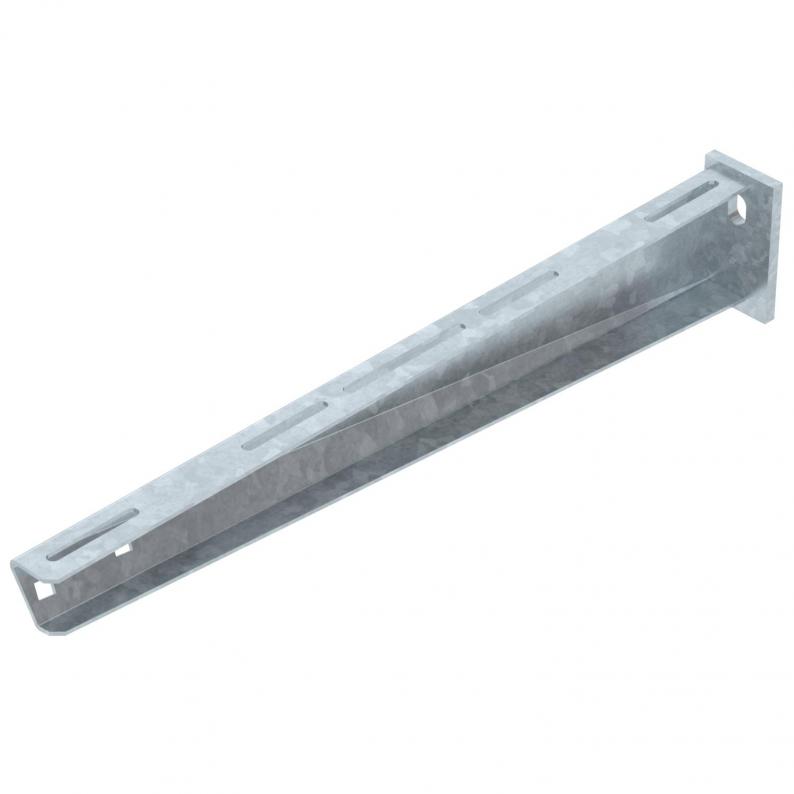

Mittelschwerer Wand- und Stielausleger mit angeschweißter Kopfplatte.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

Ausführung Wand- und Stielausleger
Dimension B510mm
EPD-Artikel ja
F in kN 3 kN
Funktionserhalt nein
Lochdurchmesser 13 mm
Oberfläche tauchfeuerverzinkt
Rostfreier Stahl, gebeizt nein
Werkstoff Stahl
Winkelbereich max. 90 mm
Winkelbereich min. 90 mm

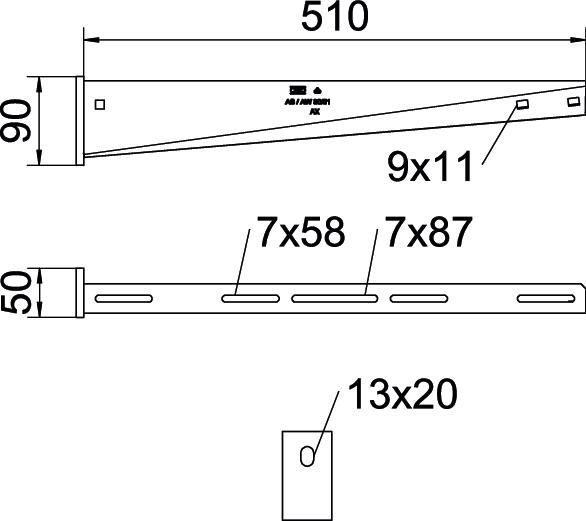

Abmessungen

Breite 510 mm
Höhe 90 mm
Maß A 50 mm
Maß B 510 mm
Maß H 90 mm
Maß L 510 mm

Technische Daten

Belastungsdiagramm Ausleger Typ AW 30

Belastungsdiagramm Ausleger Typ AW 30
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AW 30 11 FT 110 mm 3 kN 6419704
1 Stück 16,75 € Preis / 1 Stück
AW 30 16 FT 160 mm 3 kN 6419712
1 Stück 19,90 € Preis / 1 Stück
AW 30 21 FT 210 mm 3 kN 6419720
1 Stück 22,45 € Preis / 1 Stück
AW 30 31 FT 310 mm 3 kN 6419747
1 Stück 28,60 € Preis / 1 Stück
AW 30 41 FT 410 mm 3 kN 6419763
1 Stück 41,35 € Preis / 1 Stück
AW 30 51 FT 510 mm 3 kN 6419798
1 Stück 53,75 € Preis / 1 Stück
AW 30 61 FT 610 mm 3 kN 6419828
1 Stück 61,90 € Preis / 1 Stück
AW 30 71 FT 710 mm 3 kN 6419836
1 Stück 83,65 € Preis / 1 Stück
AW 30 56 FT 560 mm 3 kN 6419844
1 Stück 58,30 € Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F Flachrundschraube mit Kombimutter F FRSB 6x12 F 6406122
100 Stück 41,95 € Preis / 100 Stück
