Stielausleger AS 30

Art.Nr. 6419376 | EAN 4012195873235

3 kN
Produktbeschreibung

Produktbeschreibung

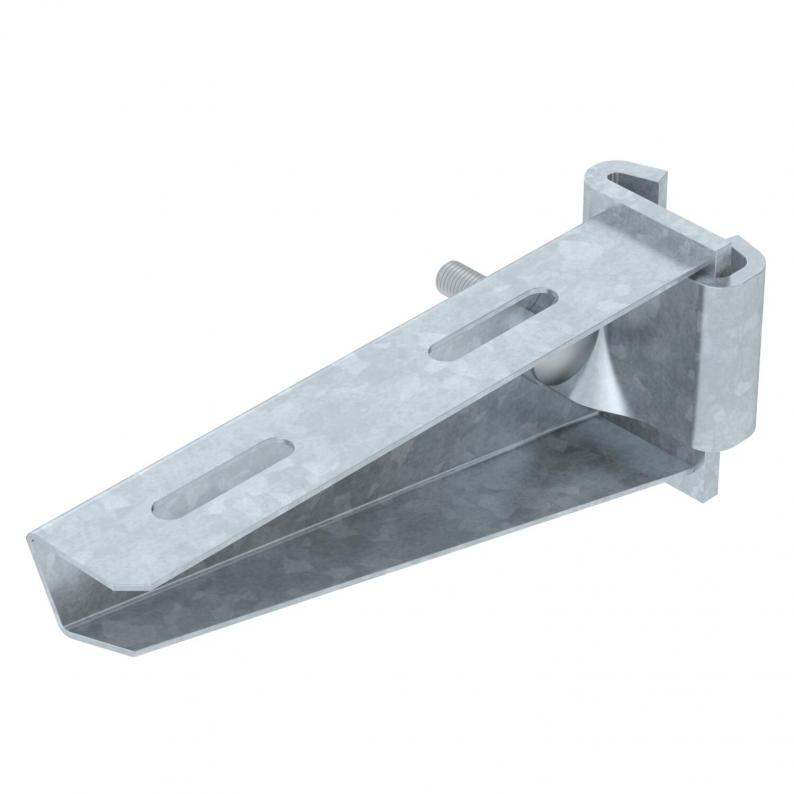

Stielausleger in mittelschwerer Ausführung zur stufenlosen Befestigung am IS 8-Stiel.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • I-Stiel
Technische Daten

Technische Daten

Ausführung Stielausleger
Dimension B160mm
F in kN 3 kN
Funktionserhalt nein
Oberfläche tauchfeuerverzinkt
Rostfreier Stahl, gebeizt nein
Werkstoff Stahl

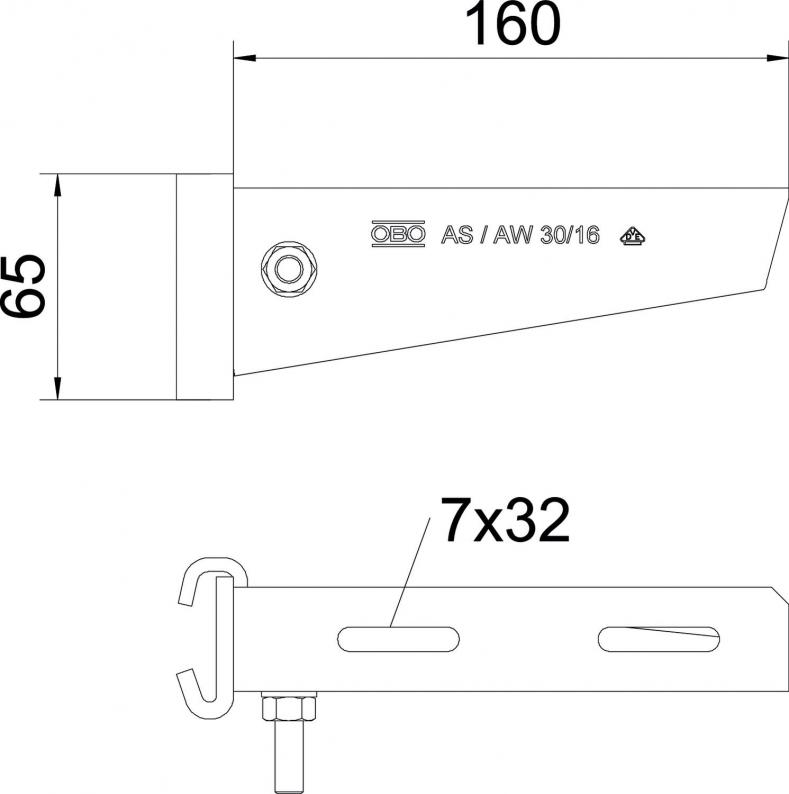

Abmessungen

Breite 160 mm
Höhe 65 mm
Länge 160 mm
Maß B 160 mm
Maß H 65 mm
Maß L 160 mm

Technische Daten

Belastungsdiagramm Ausleger Typ AS 30

Belastungsdiagramm Ausleger Typ AS 30
  • Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
  • Zulässige Auslegerbelastung in kN ohne Mannlast Zulässige Auslegerbelastung in kN ohne Mannlast
  • Belastungskurve mit Auslegerlängen in mm Belastungskurve mit Auslegerlängen in mm
Alle Typen

Alle Typen

Typ Länge Breite F in kN Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
AS 30 11 FT 110 mm 110 mm 3 kN 6419370
1 Stück 25,00 € Preis / 1 Stück
AS 30 16 FT 160 mm 160 mm 3 kN 6419376
1 Stück 27,15 € Preis / 1 Stück
AS 30 21 FT 210 mm 210 mm 3 kN 6419382
1 Stück 29,25 € Preis / 1 Stück
AS 30 31 FT 310 mm 310 mm 3 kN 6419388
1 Stück 36,20 € Preis / 1 Stück
AS 30 41 FT 410 mm 410 mm 3 kN 6419394
1 Stück 49,80 € Preis / 1 Stück
AS 30 51 FT 510 mm 510 mm 3 kN 6419400
1 Stück 61,90 € Preis / 1 Stück
AS 30 56 FT 560 mm 560 mm 3 kN 6419406
1 Stück 66,80 € Preis / 1 Stück
AS 30 61 FT 610 mm 610 mm 3 kN 6419412
1 Stück 70,75 € Preis / 1 Stück
AS 30 71 FT 710 mm 710 mm 3 kN 6419418
1 Stück 87,85 € Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Flachrundschraube mit Kombimutter F Flachrundschraube mit Kombimutter F FRSB 6x12 F 6406122
100 Stück 41,95 € Preis / 100 Stück
