Kabelleiter LG 110, 6 m VS FT 6000 | 600 | 1,5 | nein | Stahl | tauchfeuerverzinkt
morepic-1 morepic-2 video-1 video-2

Kabelleiter LG 110, 6 m VS FT

Art.Nr. 6216477 | EAN 4012195065432

6000 mm
1,5 mm
nein
Stahl
tauchfeuerverzinkt
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

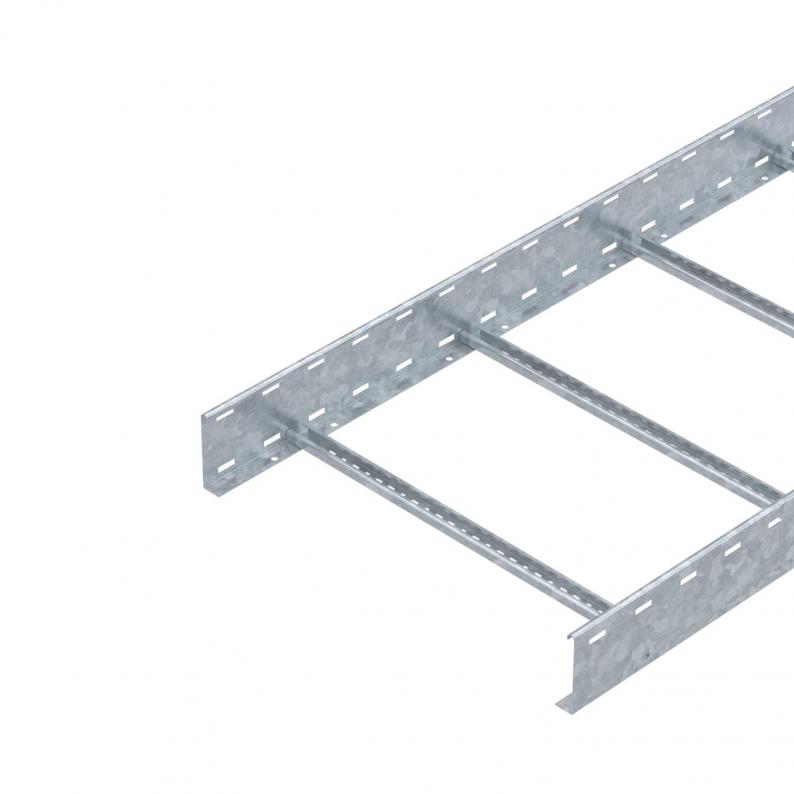

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Kabelleiter, Seitenhöhe 110 mm
Technische Daten

Technische Daten

Abmessung 110x600x6000
Ausführung der Sprossen Profil gelocht
Ausführung des Seitenholms flaches Profil
Befestigung der Sprosse blindgenietet
Dimension 110x600x6000
Funktionserhalt nein
Holmstärke 1,5 mm
Nutzquerschnitt 56800 mm²
Nutzquerschnitt 568 cm²
Oberfläche tauchfeuerverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Sprossenabstand 300 mm
Weitspann-Ausführung nein
Werkstoff Stahl

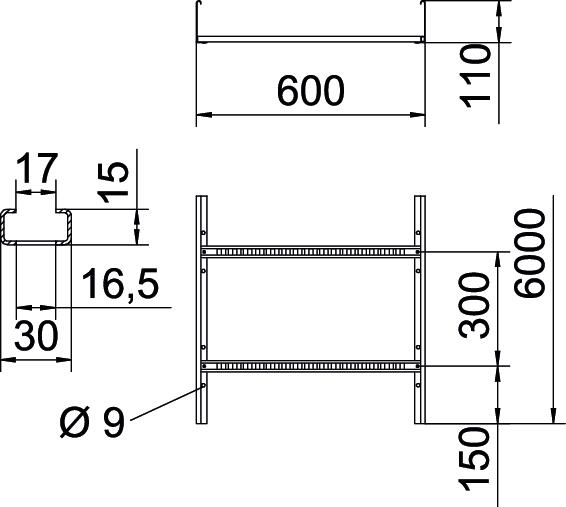

Abmessungen

Breite 600 mm
Höhe 110 mm
Länge 6000 ft
Länge 6000 mm
Maß B 600 mm
Schlitzmaß Sprosse 16,50

Belastungen

Stützabstand 2,0m 3,1 kN/m
Stützabstand 2,5m 2 kN/m
Stützabstand 3,0m 1,4 kN/m
Stützabstand 3,5m 0,9 kN/m
Stützabstand 4,0m 0,65 kN/m
Stützabstand 4,5m 0,5 kN/m
Stützabstand 5,0m 0,5 kN/m

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 110 VS

Belastungsdiagramm Kabelleiter Typ LG 110 VS
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Holmstärke Funktionserhalt Werkstoff Oberfläche Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
LG 112 VS 6 FT 6000 mm 200 mm 1,5 mm nein Stahl tauchfeuerverzinkt 6216465
6 m 132,45 € Preis / 1 m
LG 113 VS 6 FT 6000 mm 300 mm 1,5 mm nein Stahl tauchfeuerverzinkt 6216468
6 m 143,30 € Preis / 1 m
LG 114 VS 6 FT 6000 mm 400 mm 1,5 mm nein Stahl tauchfeuerverzinkt 6216471
6 m 151,80 € Preis / 1 m
LG 115 VS 6 FT 6000 mm 500 mm 1,5 mm nein Stahl tauchfeuerverzinkt 6216474
6 m 159,25 € Preis / 1 m
LG 116 VS 6 FT 6000 mm 600 mm 1,5 mm nein Stahl tauchfeuerverzinkt 6216477
6 m 166,80 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FT Längsverbinder FT LVG 110 FT 6216548
10 Stück 22,25 € Preis / 1 Stück
Multifunktionsverbinder FT Multifunktionsverbinder FT LMFV 1160 FT 6225780
1 Stück 153,90 € Preis / 1 Stück
Deckel mit Drehriegel FT Deckel mit Drehriegel FT DRL 600 FT 6051472
3 m 246,85 € Preis / 1 m
Trennsteg 85 DD Trennsteg 85 DD TSG 85 DD 6062331
3 m 28,85 € Preis / 1 m
Abgangsblech FT Abgangsblech FT LAB 60 FT 6220479
1 Stück 102,40 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schutzkappe Schutzkappe SKH 110 OR 6222553
20 Paar 3,30 € Preis / 1 Paar
Klemmstück für Trennstegbefestigung A2 Klemmstück für Trennstegbefestigung A2 KS KL A2 6062284
30 Stück 72,90 € Preis / 100 Stück
