Kabelleiter LG 110, 6 m VS FS

Art.Nr. 6216454 | EAN 4012195065340

6000 mm
1,5 mm
nein
Stahl
bandverzinkt
Produktbeschreibung

Produktbeschreibung

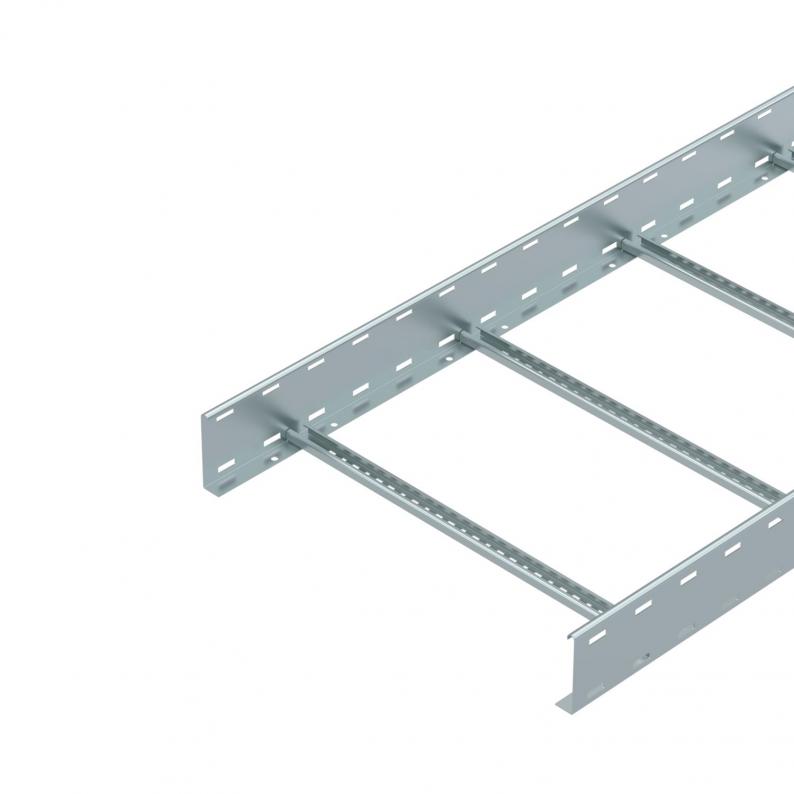

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 110 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen.Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Kabelleiter, Seitenhöhe 110 mm
Technische Daten

Technische Daten

Abmessung 110x600x6000
Ausführung der Sprossen Profil gelocht
Ausführung des Seitenholms flaches Profil
Befestigung der Sprosse blindgenietet
Dimension 110x600x6000
Funktionserhalt nein
Holmstärke 1,5 mm
Nutzquerschnitt 568 cm²
Nutzquerschnitt 56800 mm²
Oberfläche bandverzinkt
Rostfreier Stahl, gebeizt nein
Seitenlochung ja
Sprossenabstand 300 mm
Weitspann-Ausführung nein
Werkstoff Stahl

Abmessungen

Breite 600 mm
Höhe 110 mm
Länge 6000 mm
Länge 6000 ft
Maß B 600 mm
Schlitzmaß Sprosse 16,50

Belastungen

Stützabstand 2,0m 3,1 kN/m
Stützabstand 2,5m 2 kN/m
Stützabstand 3,0m 1,4 kN/m
Stützabstand 3,5m 0,9 kN/m
Stützabstand 4,0m 0,65 kN/m
Stützabstand 4,5m 0,5 kN/m
Stützabstand 5,0m 0,5 kN/m

Technische Daten

Belastungsdiagramm Kabelleiter Typ LG 110 VS

Belastungsdiagramm Kabelleiter Typ LG 110 VS
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Holmstärke Funktionserhalt Werkstoff Oberfläche Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
LG 112 VS 6 FS 6000 mm 200 mm 1,5 mm nein Stahl bandverzinkt 6216442
6 m 91,15 € Preis / 1 m
LG 113 VS 6 FS 6000 mm 300 mm 1,5 mm nein Stahl bandverzinkt 6216445
6 m 96,70 € Preis / 1 m
LG 114 VS 6 FS 6000 mm 400 mm 1,5 mm nein Stahl bandverzinkt 6216448
6 m 101,65 € Preis / 1 m
LG 115 VS 6 FS 6000 mm 500 mm 1,5 mm nein Stahl bandverzinkt 6216451
6 m 106,85 € Preis / 1 m
LG 116 VS 6 FS 6000 mm 600 mm 1,5 mm nein Stahl bandverzinkt 6216454
6 m 111,50 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Längsverbinder FS Längsverbinder FS LVG 110 FS 6216545
10 Stück 16,60 € Preis / 1 Stück
Multifunktionsverbinder FS Multifunktionsverbinder FS LMFV 1160 FS 6225758
1 Stück 99,40 € Preis / 1 Stück
Deckel mit Drehriegel FS Deckel mit Drehriegel FS DRL 600 FS 6052606
3 m 167,30 € Preis / 1 m
Trennsteg 85 FS Trennsteg 85 FS TSG 85 FS 6062114
3 m 25,25 € Preis / 1 m

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Schutzkappe Schutzkappe SKH 110 OR 6222553
20 Paar 3,30 € Preis / 1 Paar
Klemmstück für Trennstegbefestigung A2 Klemmstück für Trennstegbefestigung A2 KS KL A2 6062284
30 Stück 72,90 € Preis / 100 Stück
