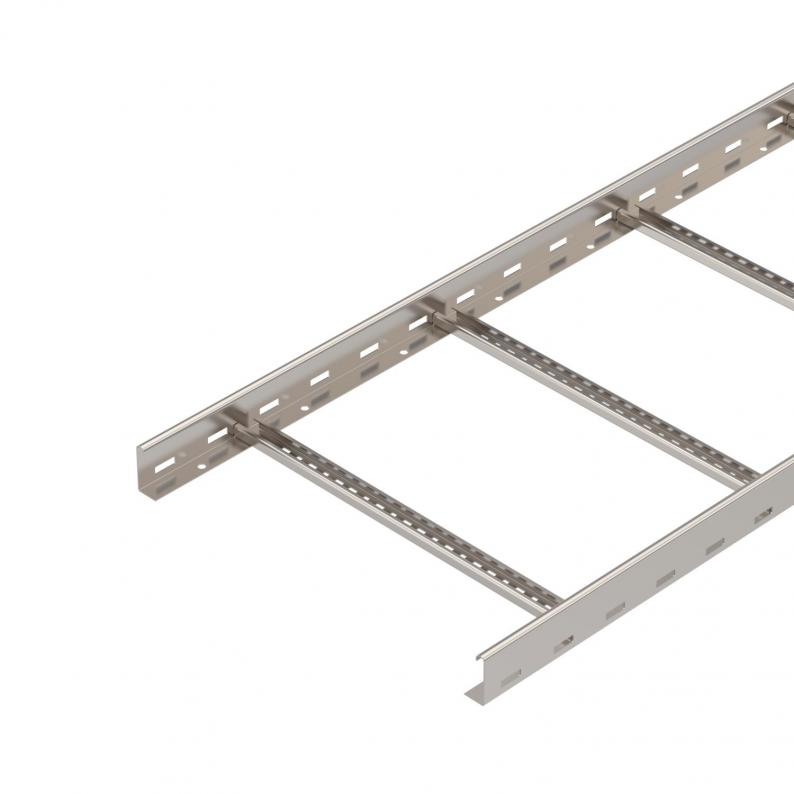

Kabelleiter mit gelochtem Seitenholm in der Seitenhöhe 60 mm mit eingenieteten, nach oben offenen C-Profil-Sprossen (Ausführung VS). Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
Abmessung
60x500x6000
Ausführung der Sprossen
Profil gelocht
Ausführung des Seitenholms
flaches Profil
Befestigung der Sprosse
blindgenietet
Dimension
60x500x6000
Funktionserhalt
nein
Holmstärke
1,5
mm
Nutzquerschnitt
24800
mm²
Nutzquerschnitt
248
cm²
Oberfläche
blank, nachbehandelt
Rostfreier Stahl, gebeizt
nein
Seitenlochung
ja
Sprossenabstand
300
mm
Weitspann-Ausführung
nein
Werkstoff
Edelstahl, rostfrei 1.4301

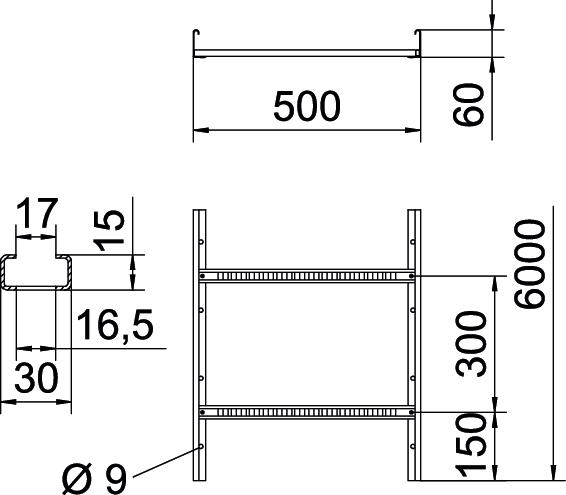

Abmessungen
Breite
500
mm
Höhe
60
mm
Länge
6000
ft
Länge
6000
mm
Maß B
500
mm
Schlitzmaß Sprosse
16,50
Belastungen
Stützabstand 1,5m
3,1
kN/m
Stützabstand 2,0m
2,25
kN/m
Stützabstand 2,5m
1,5
kN/m
Stützabstand 3,0m
1,1
kN/m
Stützabstand 3,5m
0,75
kN/m
Stützabstand 4,0m
0,45
kN/m
Technische Daten
Belastungsdiagramm Kabelleiter Typ LG 60 VS
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
