Verdrahtungskanal, Typ LK4 80120

Art.Nr. 6178061 | EAN 4012196002818

6178061 / LK4 80120
2000 mm
120 mm
80 mm
Bodenlochung
steingrau; RAL 7030
Produktbeschreibung

Produktbeschreibung

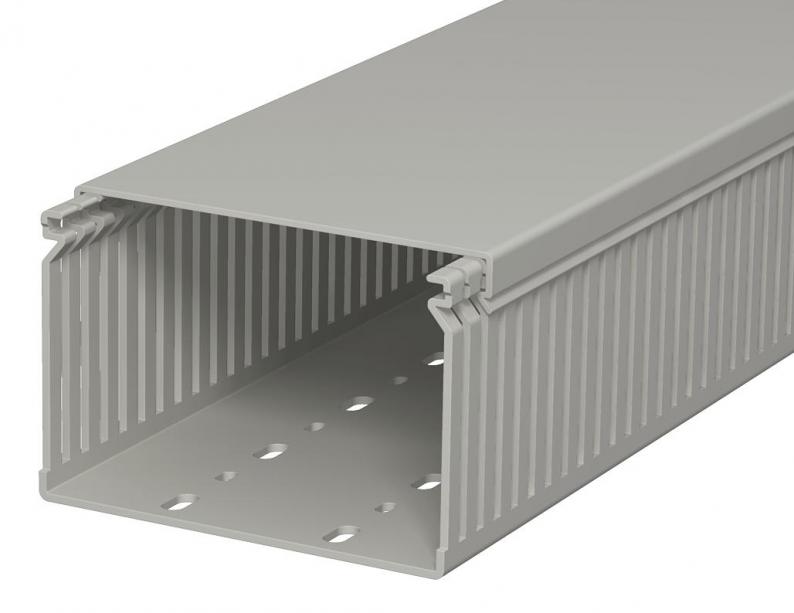

Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

Ausführung der Seitenwand geschlitzt
Befestigungsart Bodenlochung
Dimension 80x120x2000
Farbe steingrau; RAL 7030
Flexibel nein
Halogenfrei nein
Kriechstromfest ja
Mit Oberteil ja
Nutzquerschnitt 93,62 cm²
Schlitzabstand 10 mm
Schlitzbreite 4 mm
Selbstverlöschend ja
Temperatureinsatzbereich max. 60 °C
Temperatureinsatzbereich min. -5 °C
Werkstoff Polyvinylchlorid

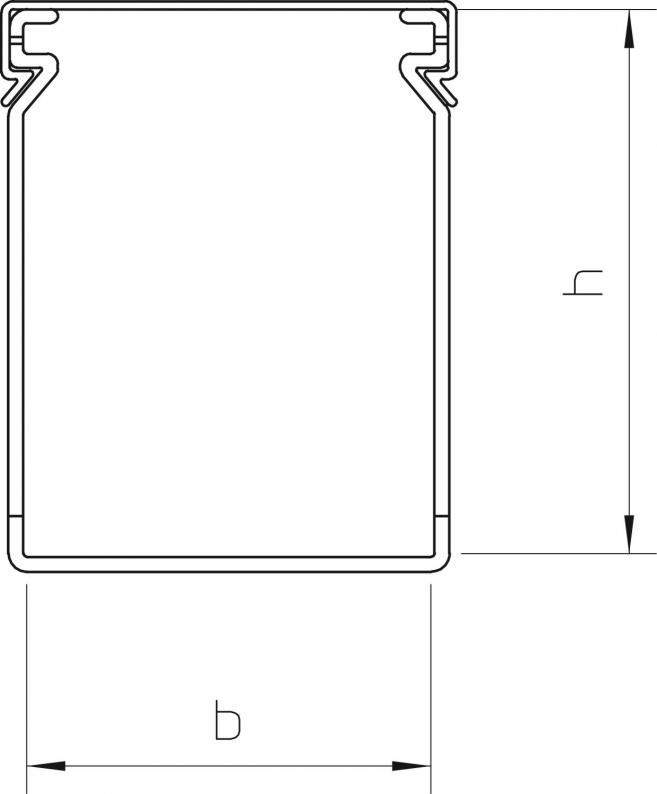

Abmessungen

Breite 120 mm
Höhe 80 mm
Länge 2000 mm
Alle Typen

Alle Typen

Typ Länge Breite Höhe Befestigungsart Farbe Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
LK4 80120 2000 mm 120 mm 80 mm Bodenlochung steingrau; RAL 7030 6178061
2 m 21,10 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Drahthaltesteg für Typ LK4 und LK4 N Drahthaltesteg für Typ LK4 und LK4 N LK4 H 6178092
100 Stück 33,90 € Preis / 100 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Spreizniet, KSN 1 Spreizniet, KSN 1 KSN1 6178520
100 Stück 17,20 € Preis / 100 Stück
Spreizniet, KSN 22 Spreizniet, KSN 22 KSN22 6178525
100 Stück 19,95 € Preis / 100 Stück
Kunststoffnietwerkzeug KNW1 Kunststoffnietwerkzeug KNW1 KNW1 6178527
1 Stück 108,75 € Preis / 1 Stück
Kunststoffnietwerkzeug KNW2 Kunststoffnietwerkzeug KNW2 KNW2 6178529
1 Stück 108,75 € Preis / 1 Stück
Ausklinkzange Ausklinkzange AKZ2 6178533
1 Stück 276,25 € Preis / 1 Stück
Abstandhalter Abstandhalter AH1 6178540
100 Stück 64,30 € Preis / 100 Stück
Abstandhalter Abstandhalter AH2 6178542
100 Stück 80,10 € Preis / 100 Stück
