Gitterrinne GR-Magic® 105 G

Art.Nr. 6002408 | EAN 4012196020638

3000 mm
105 mm
nein
Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Dimension 105x300x3000
Draht-Durchmesser 4,8 mm
Funktionserhalt nein
Integrierte Trennwand ohne
Nutzquerschnitt 26800 mm²
Nutzquerschnitt 268 cm²
Oberfläche galvanisch verzinkt
Profilform U-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Weitspann-Ausführung nein
Werkstoff Stahl

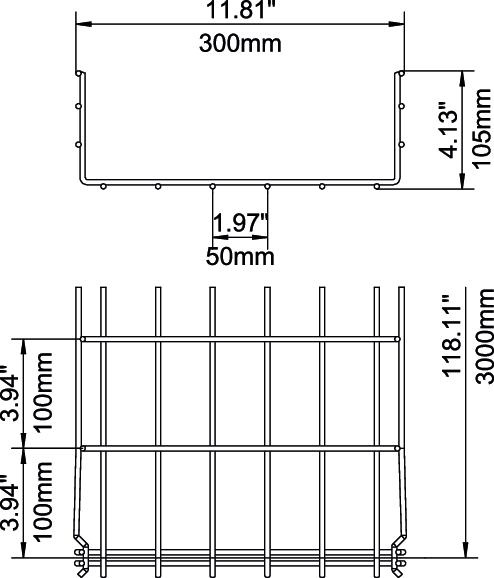

Abmessungen

Breite 300 mm
Breite 11,81 in
Höhe 105 mm
Höhe 4,13 in
Länge 3000 mm
Maß B 300 mm
Maß H 108 mm

Belastungen

Stützabstand 1,0m 1,6 kN/m
Stützabstand 1,5m 0,8 kN/m
Stützabstand 2,0m 0,5 kN/m
Stützabstand 2,5m 0,33 kN/m
Stützabstand 3,0m 0,3 kN/m
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nein 6002402
3 m 25,00 € Preis / 1 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nein 6002404
3 m 29,80 € Preis / 1 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nein 6002406
3 m 35,80 € Preis / 1 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nein 6002408
3 m 46,65 € Preis / 1 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nein 6002410
3 m 52,60 € Preis / 1 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nein 6002415
3 m 57,75 € Preis / 1 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nein 6002417
3 m 69,20 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FS Deckel für Gitterrinne, rastbar FS DGRR 300 FS 6001848
3 m 71,10 € Preis / 1 m
Eckverbinder G Eckverbinder G GEV 36 G 6016715
20 Stück 2,10 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 85 FS Trennsteg 85 FS TSG 85 FS 6062114
3 m 25,25 € Preis / 1 m
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 6062282
30 Stück 61,60 € Preis / 100 Stück
Kabelabgangsblech FS Kabelabgangsblech FS KAB GR FS 6220139
10 Stück 7,60 € Preis / 1 Stück
