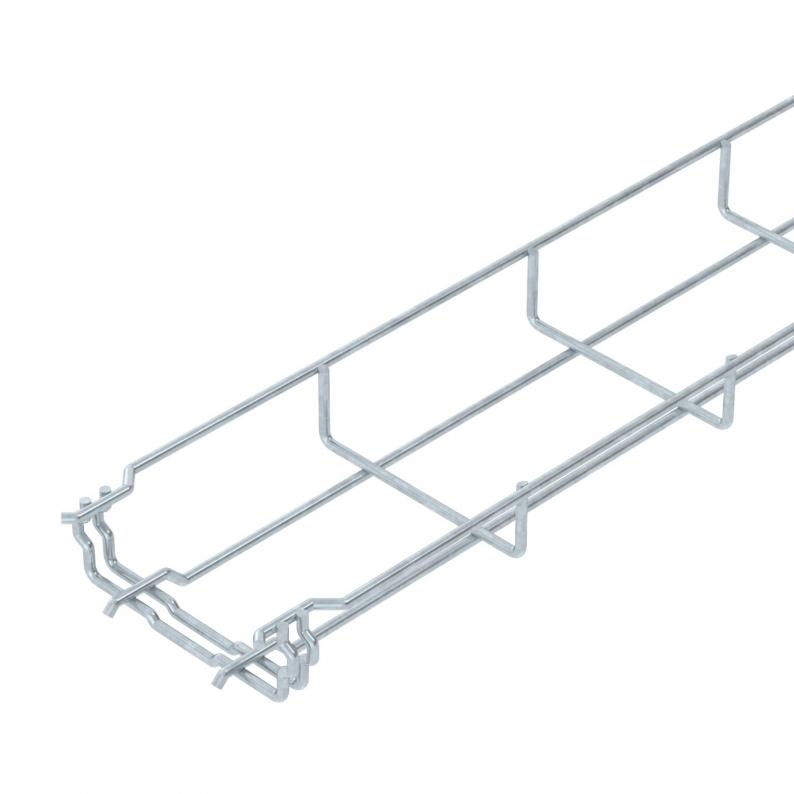

Gitterrinne GR-Magic® 35 FT

Art.Nr. 6000071 | EAN 4012195037200

3000 mm
35 mm
nein
Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm. Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Dimension 35x100x3000
Draht-Durchmesser 3,9 mm
Funktionserhalt nein
Integrierte Trennwand ohne
Nutzquerschnitt 3500 mm²
Nutzquerschnitt 35 cm²
Oberfläche tauchfeuerverzinkt
Profilform U-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Weitspann-Ausführung nein
Werkstoff Stahl

Abmessungen

Breite 3,94 in
Breite 100 mm
Höhe 1,38 in
Höhe 35 mm
Länge 3000 mm
Maß B 100 mm

Belastungen

Stützabstand 1,0m 0,25 kN/m
Stützabstand 1,5m 0,11 kN/m
Stützabstand 2,0m 0,1 kN/m

Technische Daten

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35

Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 35 50 FT 3000 mm 50 mm 35 mm 3,9 mm 17,5 cm² nein 6000069
3 m 22,55 € Preis / 1 m
GRM 35 100 FT 3000 mm 100 mm 35 mm 3,9 mm 35 cm² nein 6000071
3 m 27,25 € Preis / 1 m
GRM 35 150 FT 3000 mm 150 mm 35 mm 3,9 mm 52,5 cm² nein 6000072
3 m 28,15 € Preis / 1 m
GRM 35 200 FT 3000 mm 200 mm 35 mm 3,9 mm 70 cm² nein 6000073
3 m 28,60 € Preis / 1 m
GRM 35 300 FT 3000 mm 300 mm 35 mm 4,8 mm 105 cm² nein 6000075
3 m 39,00 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FT Deckel für Gitterrinne, rastbar FT DGRR 100 FT 6001822
3 m 42,70 € Preis / 1 m
Eckverbinder FT Eckverbinder FT GEV 36 FT 6016723
20 Stück 2,30 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 6062282
30 Stück 61,60 € Preis / 100 Stück
Trennsteg 30 DD Trennsteg 30 DD TSG 30 DD 6062314
3 m 20,65 € Preis / 1 m
Kabelabgangsblech FT Kabelabgangsblech FT KAB GR FT 6220142
10 Stück 8,95 € Preis / 1 Stück
Gitterrinnenadapter für Dachleitungshalter Gitterrinnenadapter für Dachleitungshalter 165 MBG HGRM 5218886
50 Stück 2,00 € Preis / 1 Stück
