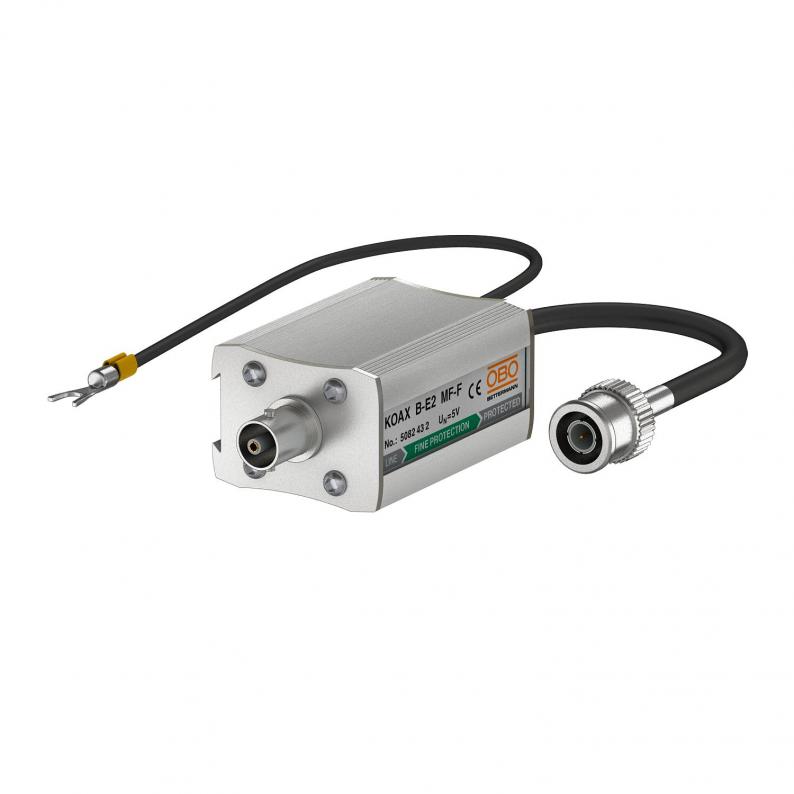

Feinschutz für 10Base2-/10Base5-Netzwerke

Art.Nr. 5082432 | EAN 4012196415724

1
6
BNC
Produktbeschreibung

Produktbeschreibung

Datenleitungsschutzgerät für koaxiale Ethernet-Netzwerksysteme • im Aluminiumgehäuse • BNC-Connector m/w • einfache Montage per Zwischenstecker• zweistufige Schutzschaltung• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)Anwendung: Zum Schutz von Videosignalen, Kamera- bzw. CCTV- Anlagen, Cheapernet, 10BASE2, 10BASE5• im Aluminiumgehäuse • BNC-Connector für Cheapernet, 10BASE2 • einfache Montage per Zwischenstecker• zweistufige Schutzschaltung
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Übergang von LPZ 1 bis 3
  • Installation electrotechnical expertise
Technische Daten

Technische Daten

Anzahl Pole 1
Ausführung Feinschutz
Dimension 6.2V
Einfügedämpfung (Insertion loss) ≤1 dB
Erdung über: Anschlussleitung
Gesamt-Ableitstoßstrom (8/20) 10 kA
Grenzfrequenz 70 MHz
Höchste Dauerspannung AC 4,2
Höchste Dauerspannung DC 6
Isolationswiderstand >1 GΩ
Kapazität (Ader-Ader) <100 pF
Kapazität (Ader-Erde) <100 pF
Kategorie Typ 2+3 / C2+C1
Leitungsart für Überspannungsschutzgeräte Datenleitung COAX
LPZ 1→3
Nennlaststrom AC 0,7
Nennlaststrom DC 1 A
Prüfnorm IEC 61643-21
Rückflussdämpfung ≥14
Schirm Anschluss ja
Schirmung direkt
Schutzart IP40
Schutzpegel Ader - Ader <40 V
Schutzpegel Ader - Erde <600 V
Signalisierung am Gerät ohne
SPD nach IEC 61643-21 Class II+III / C2+C1
Stecksystem BNC
Stoßstromfestigkeit Ader - Ader C1: 1 kV / 0,5 kA (8/20µs)
Stoßstromfestigkeit Ader - Erde C2: 10 kV / 5 kA (8/20µs)
Temperatureinsatzbereich max. 80 °C
Temperatureinsatzbereich min. -20 °C
Wellenwiderstand 75 Ω
Alle Typen

Alle Typen

Typ Anzahl Pole Ausführung Höchste Dauerspannung DC Stecksystem Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
KOAX B-E2 MF-C 1 Kombischutz 6 BNC 5082430
1 Stück 156,10 € Preis / 1 Stück
KOAX B-E2 MF-F 1 Feinschutz 6 BNC 5082432
1 Stück 138,75 € Preis / 1 Stück
Zubehör

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Befestigungssatz für Schutzgeräte und Hutprofilschiene Befestigungssatz für Schutzgeräte und Hutprofilschiene DLS-BS 5082382
1 Stück 21,10 € Preis / 1 Stück
