Quick-Schelle, schwarz

Art.Nr. 2149563 | EAN 4012195616337

Produktbeschreibung

Produktbeschreibung

Aufputzschelle zur Aufnahme von metrischen Stahlpanzerrohren, leichten und schweren Isolierrohren sowie Elektroinstallationsrohr Quick-Pipe. Universelle Befestigungsmöglichkeiten an Wand und Decke im Innen- und geschützten Außenbereich. Mit Langloch zum seitlichen Ausrichten bei Montage mit Holzschraube oder Schlagdübel. Werkzeuglose Rohrmontage. Aneinander reihbar auch mit OBO Multi-Quick- oder starQuick-Schelle. Größe M16 - M32 kann auf Gewinde M6 geschraubt werden. Befestigungsabstand 50 - 60 cm, max. Auszugswerte F bei 20° C Raumtemperatur siehe Tabelle.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • halogenfrei; ohne Chlor, Fluor und Brom
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gewinde Metrisch
Technische Daten

Technische Daten

Anreihbar ja
Anzahl der Kabel/Rohre 1
Auszugwerte 75 N
Befestigungsart Schraubloch
Dimension M20
Farbe tiefschwarz; RAL 9005
Geschlossen nein
Halogenfrei ja
Mit Einlage nein
Nenngröße/Text M20
UV-beständig nein
Werkstoff Polypropylen

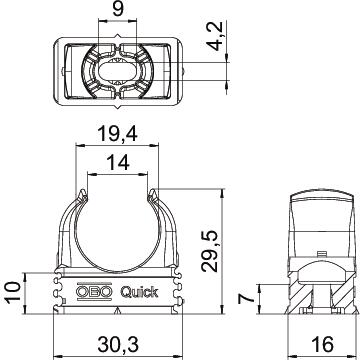

Abmessungen

Maß A 30,3 mm
Maß B 16 mm
Maß C 14 mm
Maß D 19,4 mm
Maß E 9 mm
Maß F 4,2 mm
Maß H 29,5 mm
Maß h 10 mm
Alle Typen

Alle Typen

Typ Nenngröße/Text Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
2955 M16 SW M16 2149559
100 Stück 19,70 € Preis / 100 Stück
2955 M20 SW M20 2149563
100 Stück 24,15 € Preis / 100 Stück
2955 M25 SW M25 2149567
100 Stück 25,25 € Preis / 100 Stück
2955 M32 SW M32 2149571
50 Stück 40,20 € Preis / 100 Stück
2955 M40 SW M40 2149575
50 Stück 53,65 € Preis / 100 Stück
2955 M50 SW M50 2149579
25 Stück 81,70 € Preis / 100 Stück
2955 M63 SW M63 2149583
20 Stück 113,85 € Preis / 100 Stück
