Kabelabzweigkasten A 14
Art.Nr. 2000378 | EAN 4012195917090
- Produktbeschreibung
-
Produktbeschreibung
Schutzart IP55, Nennspannung 690 V, Nennquerschnitt 2,5 mm², 8 Einführungen für Kabeldurchmesser 5-14 mm
8 Einführungen für Kabeldurchmesser 5-11 mm.
Klemmdeckel.

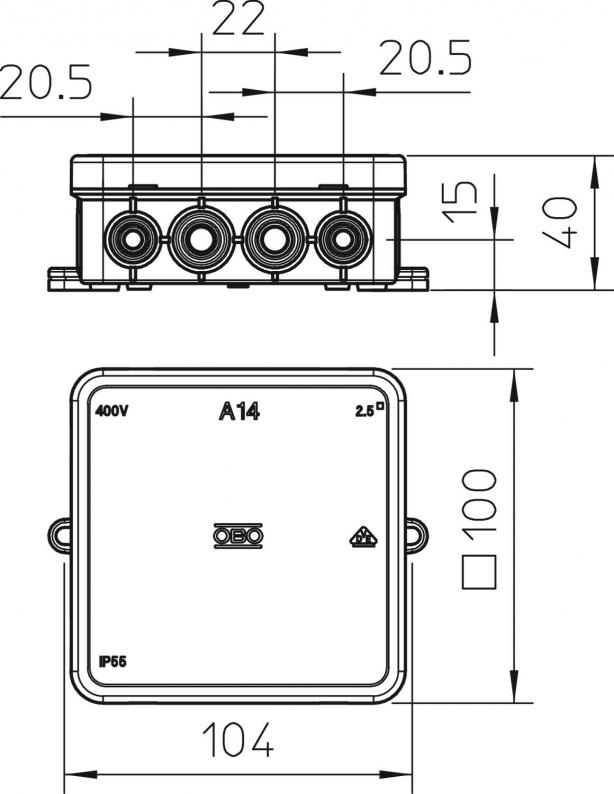

Abmessungen: 100 x 100 x 40 mm
Lichte Innenmaße: 90 x 90 x 35 mm
Je 10 Dosen 1 Ausschneidwerkzeug
-
- Technische Daten
-
Technische Daten
Anreihbar ja Anzahl der Einführungen 16 Art der Einführung Kabel Art der Einführung_ Kabel Art der Gehäusedurchführung Vorprägung Ausführung Deckel Kabelabzweigkasten Blinddeckel Bemessungsisolationsspannung Ui 690 V Bestückung ohne Deckel nicht transparent Deckelbefestigung aufrastend Dimension 100x100x38 Einführung von Hinten nein Einführungen 8 Einführungen für Kabeldurchmesser 5-14 mm 8 Einführungen für Kabeldurchmesser 5-11 mm Explosionsgeprüfte Ausführung nein Farbe lichtgrau; RAL 7035 flammwidrig nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C Form quadratisch Funktionserhalt ohne für Ex-Zone ohne für Ex-Zone Gas ohne für Ex-Zone Staub ohne Halogenfrei ja Max. Leiterquerschnitt 2,5 mm² Mit Abschirmung nein Mit Deckel ja Montageart Wand-/ Deckenmontage Nennquerschnitt min. 2,5 mm² Nennspannung 690 V Plombierbar nein Schutzart IP55 Temperatureinsatzbereich max. 45 °C Temperatureinsatzbereich min. -5 °C Werkstoff Polyethylen Witterungsbeständig nein Abmessungen
Breite 100 mm Höhe 40 mm Länge 100 mm Lichte Innenmaße 90x90x35 mm - Alle Typen
-
Alle Typen
